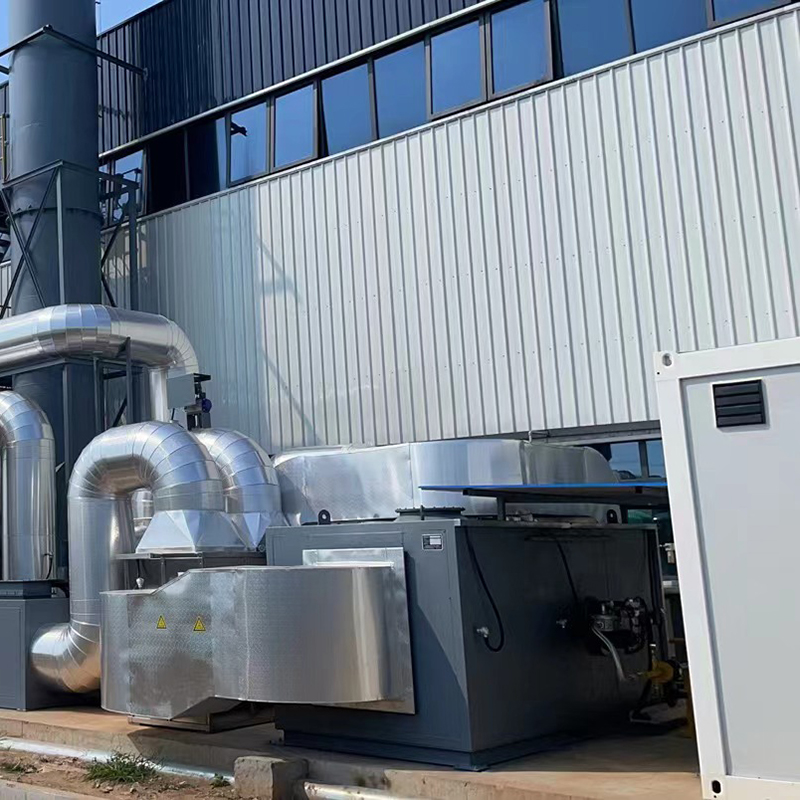

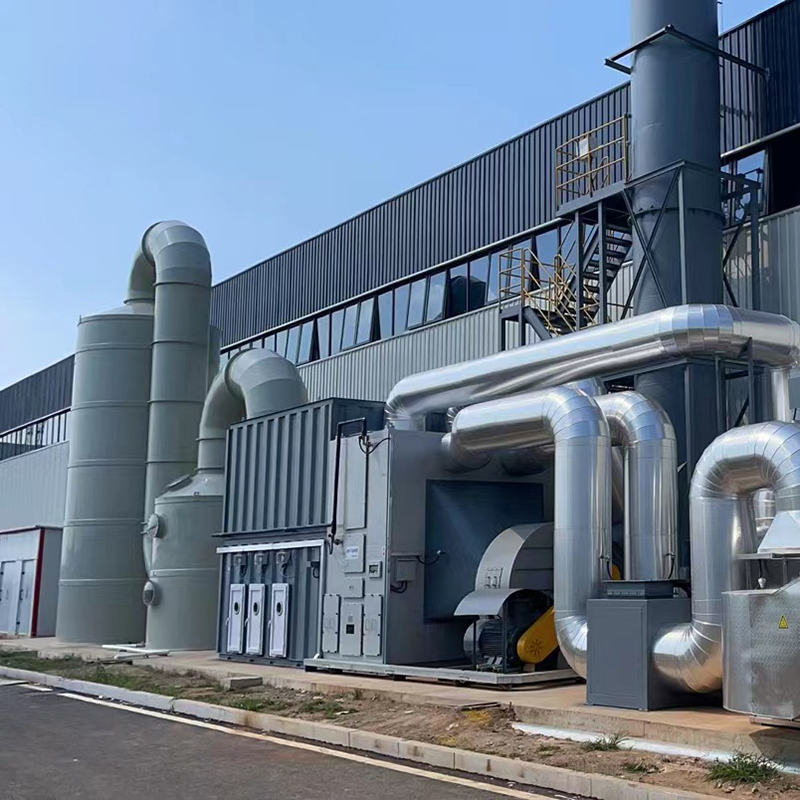

LQ-CF-CO ADSORPTION DE ZÉOLITE À LIT FIXE + OXYDATION CATALYTIQUE (CO)

Principe de fonctionnement

L'équipement utilise une combinaison de trois processus: adsorption de zéolite, désorption de flux d'air chaud et combustion catalytique pour purifier les gaz déchets organiques. Il utilise les caractéristiques des tamis moléculaires tels que plusieurs micropores et une énorme tension de surface pour adsorber les solvants organiques dans les gaz déchets, permettant aux gaz déchets purifiés d'être le premier processus de travail. Une fois l'adsorption du tamis moléculaire saturé, les solvants organiques adsorbés sur le tamis moléculaire sont désorbés par un flux d'air chaud et envoyés au lit de combustion catalytique comme deuxième processus de travail à un certain rapport de concentration. Le gaz des déchets organiques à haute concentration entrant dans le lit de combustion catalytique est chauffé et, à l'aide du catalyseur et de l'oxygène, se décompose dans le dioxyde de carbone et l'eau.

La chaleur libérée de cette décomposition est récupérée par un échangeur de chaleur à haute efficacité et utilisée pour chauffer le gaz déchet organique à haute concentration entrant dans le lit de combustion catalytique comme troisième processus de travail. Après une certaine période de fonctionnement, les processus de désorption et de décomposition catalytique ne nécessitent pas de chauffage énergétique supplémentaire car ils atteignent l'équilibre.

Flux de processus

1. Dans des conditions de travail, les gaz déchets à traiter entrent d'abord dans la boîte de prétraitement du filtre sec pour éliminer les particules, telles que la poussière, du gaz déchet pour empêcher ce type de substance d'entrer dans la zone d'adsorption du lit fixe et provoquant une diminution de l'efficacité de l'adsorption de zéolite.  G4, F7, F9 et d'autres matériaux sont utilisés pour la filtration étape par étape pour éliminer la poussière et les substances visqueuses en fonction de la situation réelle.

2. Le gaz déchet prétraité entre dans la zone d'adsorption du lit fixe, où les COV dans les gaz déchets sont adsorbés et purifiés puis déchargés après avoir respecté les normes d'émission. Une fois que le lit fixe a atteint la saturation des COV, il subit une désorption. L'air frais est introduit par le ventilateur de combustion catalytique et chauffé dans l'échangeur de chaleur pour atteindre la température de désorption avant d'entrer dans le lit fixe saturé pour éliminer les gaz déchets saturés de la zéolite pour atteindre la régénération.

3. Le gaz déchet à haute concentration généré pendant la désorption est préchauffé et chauffé par le radiateur électrique (moteur de combustion de gaz naturel) après avoir été préchauffé et chauffé par l'échangeur de chaleur sous l'action du ventilateur du système CO pour atteindre la température de l'activité de catalyseur (300 ℃), entre dans le lit catalytique, subit la température d'oxydation et de décomposition des réactions et les relietes de la chaleur. Les gaz à haute température formés par la réaction sont ensuite déchargés après échange de chaleur avec l'échangeur de chaleur de désorption.

4. La chaleur libérée par la réaction d'oxydation entraînera la chauffage du gaz. Le gaz à haute température transfère la chaleur au gaz à basse température à travers l'échangeur de chaleur, qui est utilisé pour chauffer le gaz désorbé, réduisant ainsi la consommation d'énergie requise lors du fonctionnement du système. S'il y a encore un excédent de chaleur, il peut également être utilisé pour chauffer d'autres zones de l'usine.

5. Pour garantir la conformité aux normes d'émission, les gaz d'échappement, après avoir subi des processus d'adsorption et d'oxydation, sont libérés par une pile centralisée à une hauteur qui dépasse généralement 15 mètres. Cette hauteur est également conçue pour être plus grande que les structures environnantes pour faciliter la dispersion efficace des émissions traitées.

Configuration du système

Le dispositif de concentration d'adsorption à lit à lit à zéolite est principalement constitué d'un système de prétraitement des gaz à gaspillage, d'un système d'adsorption de concentration de lit à lit zéolite, d'un système de désorption, d'un système de refroidissement et de séchage, un système d'échange de chaleur, un système de surveillance catalytique.

Caractéristiques et avantages de l'équipement

1. Efficacité élevée d'adsorption et de désorption, forte sélectivité.

2. La chute de pression produite par l'adsorption de lits fixes de zéolite des COV est faible, ce qui peut réduire considérablement la consommation d'électricité. Le volume d'air élevé et le gaz de déchets de COV à faible concentration sont transformés en un faible volume d'air et un gaz déchet à haute concentration, et la concentration peut atteindre 10 à 15 fois, entraînant une baisse des coûts d'exploitation et une durée de vie plus longue.

3. Le système global adopte la conception modulaire, nécessitant moins d'espace et fournissant un mode super contrôle continu et sans pilote, entraînant des coûts de maintenance faibles.

Conditions applicables

1. Amélioration des systèmes de charbon activés non conformes.

2. Traitement des matériaux organiques avec des composants inconnus provoquant des odeurs.

3. Situations nécessitant une régénération à haute température des substances avec des points d'ébullition élevés supérieurs à 300 ℃ .
