À quoi sert l’équipement d’incinération catalytique à stockage de chaleur LQ-RCO dans le traitement des COV ?

Ce pour quoi l’équipement d’incinération catalytique à stockage de chaleur LQ-RCO est conçu

Équipement d'incinération catalytique à stockage de chaleur LQ-RCO est industriel Traitement COV équipement conçu pour décomposer les composés organiques présents dans les flux d'échappement des usines en dioxyde de carbone et en vapeur d'eau grâce à un processus d'oxydation catalytique régénératif. En termes simples, le système aspire des gaz résiduaires chargés de solvants ou odorants, augmente sa température à l'aide de la chaleur stockée plutôt que de carburant frais pendant la majeure partie du cycle, fait passer le flux à travers un lit de catalyseur à une température de réaction modérée et libère un flux de gaz traité qui transporte beaucoup moins de composés organiques volatils que le flux d'entrée. Ce type d'incinérateur à stockage de chaleur est généralement installé en aval des lignes de peinture, des fours, des presses à imprimer et des réacteurs chimiques où un traitement continu des gaz résiduaires est requis.

Comme un morceau de équipement d'incinération , l'oxydant catalytique régénératif LQ-RCO combine l'oxydation catalytique à basse température avec la technologie de stockage de chaleur en céramique. Ce couplage permet à l'unité de récupérer une grande partie de la chaleur de réaction et de la réutiliser pour préchauffer les gaz résiduaires entrants, ce qui à son tour réduit la demande de combustible auxiliaire ou de chauffage électrique et abaisse la température des gaz quittant la cheminée. L'équipement illustré ci-dessous est une installation représentative d'un équipement d'incinération catalytique à stockage de chaleur LQ-RCO, avec le boîtier, les panneaux d'inspection et les conduits de raccordement visibles à l'extérieur.

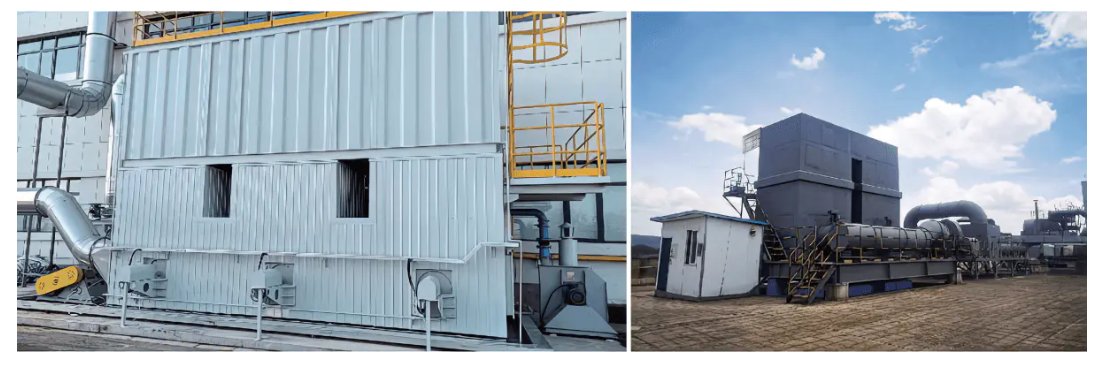

Figure 1. Équipement d'incinération catalytique à stockage de chaleur LQ-RCO sur site, illustré avec le boîtier isolé à gauche et une unité installée avec des conduits de raccordement à droite.

Principe de fonctionnement de l'oxydant thermique derrière le système RCO

Comprendre le principe de fonctionnement de l'oxydant thermique d'un système RCO commence par la séquence de démarrage. Avant que les gaz résiduaires ne soient connectés à l'équipement, la chambre de chauffage et le lit de stockage de chaleur en céramique sont préchauffés électriquement. Une fois la température réglée atteinte, la source de gaz résiduaires est ouverte et un ventilateur adapté aspire le gaz dans l'unité. Le flux entrant échange d'abord de la chaleur avec un corps céramique de stockage de chaleur préchauffé, captant une première augmentation de température, puis entre dans une zone de chauffage pour une seconde augmentation de température jusqu'à ce qu'il atteigne le niveau nécessaire à la réaction catalytique.

De là, le gaz pénètre dans la chambre catalytique, où les composés organiques réagissent sur le lit catalytique pour former du dioxyde de carbone et de l'eau tout en libérant de l'énergie thermique. Le gaz propre et traité restitue ensuite une partie de cette chaleur à un deuxième corps en céramique de stockage de chaleur avant d'être évacué par le ventilateur. Un thermocouple d'entrée côté ventilateur d'extraction vérifie en permanence la température du gaz et, une fois le point de consigne atteint, la vanne de commutation change de position afin que le flux de gaz résiduaire et le flux de gaz propre permutent les chambres. Ce cycle régénératif se répète continuellement, ce qui est l'idée centrale de chaque oxydant catalytique régénératif et c'est également la raison pour laquelle la technologie est parfois regroupée avec un oxydant thermique régénératif dans les références générales des diagrammes d'oxydant thermique, même si les deux utilisent des températures de réaction différentes.

Figure 2. Vue isométrique simplifiée du boîtier d'un système RCO, avec la chambre catalytique, les deux chambres de stockage de chaleur, les vannes d'entrée et de commutation, le thermocouple et les positions des ventilateurs étiquetées pour référence.

Processus de commutation à deux chambres et cycle de récupération de chaleur

La plupart des conceptions d'incinérateurs catalytiques de ce type fonctionnent sur deux chambres de stockage de chaleur qui, à tour de rôle, absorbent et libèrent de la chaleur, et le LQ-RCO peut également être configuré avec trois chambres lorsqu'un objectif d'efficacité de purification plus élevé est requis. Dans ce que l'on peut appeler le processus 1, la première chambre absorbe la chaleur des gaz d'échappement entrants tandis que la deuxième chambre libère la chaleur stockée lorsque le gaz propre la traverse pour sortir. Une fois que la vanne de commutation a changé de position, les rôles s'inversent dans le processus 2, la première chambre libère désormais la chaleur qu'elle a stockée tandis que la deuxième chambre commence à absorber la chaleur du prochain lot de gaz d'échappement entrant. La chambre catalytique se situe entre les deux chambres de stockage de chaleur et c'est là que s'effectue la décomposition catalytique réelle des composés organiques dans les deux processus.

Efficacité de purification des RCO, consommation d’énergie et performances en matière d’émissions

Étant donné que le catalyseur abaisse la température nécessaire à l'oxydation, le système de combustion catalytique LQ-RCO réagit généralement à 250°C à 500°C , bien en dessous de la température dont un oxydant thermique à flamme nue doit atteindre le même résultat de destruction. Le fonctionnement dans cette fenêtre de température plus basse est également la raison pour laquelle l'équipement est décrit comme un système d'oxydation à basse température, et c'est l'une des raisons pour lesquelles la formation d'oxyde d'azote reste faible par rapport aux méthodes de combustion à haute température. Selon la fiche technique du fabricant, une configuration RCO à deux chambres atteint généralement une efficacité de purification d'environ 95 pour cent , alors qu'une configuration à trois chambres peut atteindre plus de 98 pour cent , et la série d'équipements dans son ensemble est évaluée à 99 pour cent ou plus efficacité de purification dans des conditions de test standard. L'efficacité de la récupération thermique, qui reflète la quantité de chaleur de réaction qui est réutilisée pour préchauffer le gaz entrant plutôt que perdue dans la cheminée d'oxydation thermique, atteint généralement plus de 95 pour cent, et la consommation d'énergie peut être aussi faible que 8 wattheures par mètre cube normal de gaz traité.

Le tableau ci-dessus compare l’efficacité de purification typique entre un arrangement RCO à deux et trois chambres. L'ajout d'une troisième chambre de stockage de chaleur donne au flux de gaz un passage supplémentaire à travers le lit régénératif, c'est pourquoi la configuration à trois chambres tend à afficher un chiffre d'efficacité plus élevé pour la même tâche de traitement des gaz résiduaires. Cette différence est particulièrement importante lorsqu’une installation est confrontée à une limite stricte de rejet de gaz résiduaires organiques ou lorsque la concentration de vapeur de solvant à l’entrée est relativement élevée. Pour les applications plus légères, un système RCO à deux chambres peut toujours répondre confortablement à la plupart des exigences régionales en matière de traitement des gaz résiduaires tout en réduisant l'encombrement de l'équipement et le volume de stockage de chaleur en céramique. Le choix entre les deux configurations est généralement un équilibre entre l'efficacité de purification requise, l'espace d'installation disponible et les caractéristiques du flux de gaz résiduaire spécifique à traiter.

Oxydant thermique, incinérateur ou torchère : la place de l'oxydation catalytique

Oxydateur thermique vs incinérateur

Dans le langage végétal de tous les jours, les termes oxydant thermique et incinérateur sont souvent utilisés de manière vague pour désigner la même famille d'équipements qui utilisent la chaleur pour détruire les vapeurs organiques. La différence pratique se résume généralement à la température et à l’utilisation du catalyseur. Un incinérateur général ou un oxydant thermique régénératif repose généralement sur la chaleur seule et nécessite des températures de chambre plus élevées, souvent comprises entre 700 °C et 800 °C ou plus, pour détruire la même charge organique qu'un incinérateur catalytique RCO peut traiter entre 300 °C et 500 °C. Un incinérateur de gaz acide est une catégorie apparentée construite avec des matériaux résistants à la corrosion pour les flux qui forment des sous-produits acides lors de la combustion, et il dépend généralement toujours d'une destruction thermique pure plutôt que d'un lit catalytique.

Oxydant thermique vs torchère

Une torchère est généralement utilisée pour des flux de gaz intermittents, à volume élevé ou pour des raisons de sécurité plutôt que pour des vapeurs de solvant continues à faible concentration, et elle inclut rarement une récupération de chaleur. En revanche, un oxydant thermique régénératif ou système RCO est conçu pour le traitement continu des gaz résiduaires et est associé à un stockage de chaleur afin que la majeure partie de l'énergie de réaction soit réutilisée plutôt que libérée directement dans l'atmosphère. C'est en partie pourquoi les équipements d'oxydation catalytique sont plus couramment sélectionnés pour les lignes de peinture en régime permanent, les gaz d'échappement de la fabrication de PCB et d'autres tâches similaires de traitement continu des gaz résiduaires organiques, tandis que les torchères restent plus courantes pour l'évacuation occasionnelle ou d'urgence des gaz.

Le graphique radar ci-dessus donne une image générale et qualitative de la façon dont l'oxydation catalytique se compare à l'oxydation thermique uniquement et au torchage selon cinq caractéristiques couramment évoquées dans la littérature industrielle : la température de fonctionnement requise, l'efficacité énergétique, le contrôle de la formation de NOx, l'empreinte de l'équipement et le degré de récupération de chaleur. Ces notations décrivent des modèles technologiques généraux plutôt que des résultats garantis pour un site spécifique, puisque les résultats réels dépendent de la composition des gaz résiduaires, du débit et de la concentration dans une installation donnée. L'oxydation catalytique nécessite généralement une température de réaction plus basse et tend à montrer une récupération de chaleur et un contrôle des NOx plus forts que le torchage, qui troque principalement l'empreinte et le fonctionnement continu contre une simplicité de gestion des gaz intermittents. Un oxydant thermique régénératif se situe entre les deux sur la plupart de ces dimensions, car il récupère la chaleur de la même manière qu'un système RCO mais sans abaisser la température de réaction via un catalyseur. Les ingénieurs utilisent généralement de telles comparaisons comme point de départ, puis confirment la bonne technologie avec une analyse de la composition des gaz résiduaires spécifique à la ligne de traitement traitée.

RCO-10 à RCO-200 : mise à l'échelle du volume d'air et de la puissance de chauffage

La gamme d'équipements LQ-RCO VOC est organisée en douze modèles standard, allant du RCO-10 au RCO-200, afin qu'une installation puisse adapter le volume d'air de traitement au débit d'échappement réel sortant de sa chaîne de production plutôt que de surdimensionner ou de sous-dimensionner l'unité. Échelles de volume d'air de traitement à partir de 1000 mètres cubes par heure sur le plus petit modèle RCO-10 jusqu'à 20 000 mètres cubes par heure sur le modèle RCO-200, et la puissance de chauffage varie de 30 kilowatts à 300 kilowatts sur la même plage. D'autres spécifications de volume d'air en dehors de ce tableau standard peuvent également être conçues sur demande, et un préchauffage du carburant peut être ajouté lorsqu'il est spécifié au moment de la commande.

Ce graphique linéaire suit le volume d'air de traitement sur les douze modèles RCO standard, et la courbe ascendante constante montre à quel point la série de modèles suit les exigences réelles en matière de débit d'échappement plutôt que de sauter par grandes étapes difficiles à égaler. Une installation dotée d'une seule petite cabine de peinture pourrait être bien servie par un RCO-10 ou un RCO-15 d'une capacité de 1 000 à 1 500 mètres cubes par heure, tandis qu'une plus grande opération de revêtement multiligne peut nécessiter un RCO-60 ou plus. Étant donné que la courbe est assez douce entre les modèles adjacents, la plupart des débits d'échappement mesurés lors d'une étude de site peuvent être adaptés à un modèle standard sans recourir à une conception entièrement personnalisée. Ce type de cartographie modèle-débit est une première étape courante dans la spécification d'un système RCO, puisque le volume d'air de traitement détermine en grande partie la taille de la cuve, la sélection du ventilateur et le diamètre des conduits. L'adaptation correcte du volume d'air a également un effet direct sur la consommation d'énergie, puisqu'une unité surdimensionnée traitant un débit réel plus faible a tendance à utiliser plus d'énergie par unité de gaz résiduaire traité qu'une unité correctement dimensionnée.

Le graphique à colonnes ci-dessus montre la puissance de chauffage installée pour les douze mêmes modèles RCO, qui passe de 30 kilowatts sur le RCO-10 à 300 kilowatts sur le RCO-200. La puissance de chauffage couvre principalement les tubes de chauffage électriques utilisés lors du démarrage et pendant les périodes où le pouvoir calorifique des gaz résiduaires n'est pas suffisant à lui seul pour maintenir la température de la réaction catalytique. Étant donné que le lit céramique de stockage de chaleur récupère une grande partie de la chaleur de réaction une fois que l'unité atteint un fonctionnement stable, la puissance de chauffage installée n'est généralement nécessaire que de manière intermittente plutôt que continue. Les modèles plus grands nécessitent proportionnellement plus de puissance de chauffage, principalement parce qu'ils contiennent un plus grand volume de céramique de stockage de chaleur et de catalyseur, ce qui nécessite plus d'énergie pour atteindre la température lors d'un démarrage à froid. L'examen de cette courbe de puissance de chauffage parallèlement à la courbe de volume d'air de traitement donne une première image raisonnablement complète de la capacité thermique et de débit nécessaire avant de passer à une sélection détaillée de l'équipement.

Deux notes s’appliquent à l’ensemble du tableau. Premièrement, les spécifications de volume d'air en dehors de cette plage standard peuvent toujours être conçues sur la base d'un projet lorsque le débit d'échappement d'une installation se situe entre deux modèles standard ou dépasse la valeur RCO-200. Deuxièmement, la forme antidéflagrante utilisée dans la gamme LQ-RCO est une conception en relief de type membrane, qui s'applique quel que soit le modèle sélectionné.

Industries qui comptent sur le traitement des gaz résiduaires organiques avec RCO

Les besoins en matière de traitement des gaz résiduaires solvants apparaissent dans un large éventail de secteurs manufacturiers, et la gamme d'équipements LQ-RCO est généralement spécifiée partout où une ligne de traitement libère des vapeurs organiques qui doivent être capturées et traitées avant d'être rejetées. Les applications courantes sont les suivantes.

1. Fabrication automobile et de machines, couvrant les lignes de peinture et les fours de durcissement où les revêtements à base de solvants libèrent des gaz résiduaires organiques.
2. Fabrication électronique, en particulier les gaz résiduaires organiques générés lors de la production de circuits imprimés.
3. Fabrication électrique, y compris les procédés de traitement d'isolation pour l'émail des fils.
4. Processus de l'industrie légère tels que les opérations de fabrication de chaussures et de revêtement de colle qui génèrent des gaz résiduaires organiques et des odeurs.
5. Opérations d’impression et d’impression couleur, où les encres à base de solvants constituent une source courante de gaz résiduaires.
6. Les procédés métallurgiques et sidérurgiques, la production d'électrodes de carbone, la synthèse chimique telle que la production d'ABS et le raffinage du pétrole, qui peuvent tous générer des gaz résiduaires organiques nécessitant des mesures de contrôle des COV dans les usines chimiques.

Dans ces secteurs, le fil conducteur est un flux d’échappement continu ou semi-continu contenant du benzène, de la cétone, de l’ester, de l’alcool, de l’éther, de l’aldéhyde, du phénol ou des composés organiques similaires ainsi qu’une odeur générale. Il s’agit du type de profil de gaz résiduaires qu’un oxydant catalytique RCO est généralement adapté au traitement, puisque le lit catalytique est sélectionné pour fonctionner avec cette large famille de composés organiques plutôt qu’avec un seul solvant spécifique.

Pourquoi les installations choisissent des oxydants catalytiques régénératifs pour le contrôle industriel des COV

Lorsqu'une installation compare les options d'équipement de contrôle de la pollution atmosphérique pour un système de traitement des gaz d'échappement nouveau ou amélioré, un oxydant catalytique régénératif a tendance à apparaître pour un ensemble cohérent de raisons. La combinaison de l'oxydation à basse température et du stockage de chaleur en céramique signifie que moins d'énergie auxiliaire est nécessaire pour maintenir la réaction une fois que l'unité a atteint la température, ce qui se reflète dans les chiffres de faible consommation d'énergie évoqués précédemment. Un fonctionnement entre 250 °C et 500 °C, au lieu de la plage supérieure utilisée par l'oxydation thermique pure, limite également la formation de NOx, confirmant ainsi l'indice d'absence de pollution secondaire de l'équipement dans des conditions de fonctionnement normales.

• Degré élevé d'automatisation, avec commutation des vannes et contrôle de la température gérés par le système de contrôle plutôt que par une opération manuelle.
• Gamme de modèles modulaires allant du RCO-10 au RCO-200, qui prend en charge le dimensionnement du système de contrôle industriel des COV en fonction du débit d'échappement réel plutôt que d'une unité unique.
• Configuration facultative à deux ou trois chambres, permettant à une installation de cibler un niveau d'efficacité de purification spécifique pour sa fonction de traitement des gaz résiduaires organiques.
• Compatibilité avec une large gamme de composés organiques, notamment les gaz résiduaires de type benzène, cétone, ester, alcool, éther, aldéhyde et phénol et les odeurs générales.

Ensemble, ces caractéristiques expliquent pourquoi un système d'incinération de COV construit autour de l'oxydation catalytique régénérative est fréquemment sélectionné pour les besoins en matière de système de traitement des gaz d'échappement en service continu dans les domaines du revêtement, de l'électronique, de l'impression et du traitement chimique, où la limite de rejet réglementaire et le coût d'exploitation quotidien de l'équipement sont importants pour l'installation.

À propos de Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. est basée à Gaoyou, Yangzhou, une ville souvent appelée la porte nord de la province du Jiangsu. L'entreprise est une entreprise par actions constituée par la coopération de professionnels qui portent chacun plus de 30 ans d'expérience dans la conception et la fabrication d'équipements pour les COV, et elle opère en tant que fabricant d'équipements techniques dédiés au traitement des gaz résiduaires organiques pour les COV.

La société détient un capital social de 22 millions de yuans , avec des immobilisations proches de 40 millions de yuans et un actif total de près de 60 millions de yuans . La fabrication a lieu sur une superficie d'usine d'environ 9800 mètres carrés , soutenu par plus de 200 ensembles de divers équipements d'usinage et une équipe d'environ 120 salariés , avec une capacité de production annuelle d'environ 100 millions de yuans . Cette échelle de fabrication en interne prend en charge la fabrication d'équipements d'incinération catalytique à stockage de chaleur, y compris la série LQ-RCO décrite dans cet article, depuis le boîtier structurel jusqu'à l'assemblage final et les tests.

Foire aux questions

T1. A quoi sert l’oxydation catalytique régénérative ?

L'oxydation catalytique régénérative est utilisée pour traiter les gaz résiduaires organiques provenant des flux d'échappement industriels, convertissant les composés organiques volatils en dioxyde de carbone et en eau via un lit catalytique combiné à un stockage de chaleur en céramique, ce qui réduit l'énergie nécessaire pour entretenir la réaction.

Q2. Quelle est la différence entre un système RCO et un oxydateur thermique régénératif ?

Un système RCO utilise un catalyseur pour abaisser la température de réaction requise, généralement entre 300 °C et 500 °C, tandis qu'un oxydant thermique régénératif repose généralement uniquement sur la chaleur et nécessite une température de chambre plus élevée pour atteindre un résultat de destruction comparable.

Q3. À quelle température catalytique l’équipement LQ-RCO fonctionne-t-il ?

La chambre catalytique LQ-RCO fonctionne généralement entre 300°C et 500°C, qui est la plage de température nécessaire à la réaction de décomposition catalytique qui produit du dioxyde de carbone et de l'eau à partir des composés organiques présents dans les gaz résiduaires.

Q4. Comment la vanne de commutation affecte-t-elle le traitement des gaz résiduaires ?

La vanne de commutation modifie le trajet d'écoulement une fois que le thermocouple d'entrée du ventilateur d'extraction confirme que la température réglée a été atteinte, envoyant les gaz résiduaires dans la chambre qui libérait auparavant de la chaleur pour nettoyer le gaz, ce qui maintient le cycle de régénération en continu.

Q5. L'équipement LQ-RCO peut-il être personnalisé pour un volume d'air spécifique ?

Oui, la gamme de modèles standard couvre 1 000 à 20 000 mètres cubes par heure sur douze modèles, et les spécifications de volume d'air en dehors de cette plage peuvent être conçues séparément en fonction du débit d'échappement réel d'une installation.
